Laporan Akhir 2
1. Jurnal [Kembali]
Jurnal dari praktikum ini adalah sebagai berikut:
Gambar 1 & 2. Jurnal prakitikum M2
2. Hardware [Kembali]
Hardware yang digunakan saat praktikum adalah:
a. Modul D'Lorenzo
Adalah modul yang digunakan saat praktikum dalam membantu merangkaian rangkaian sesuai dengan modul yang dipraktikumkan. Modul ini terdiri dari beberapa jenis panel, yakni:
1.Panel DL 2203D
2.Panel DL 2203C
3.Panel DL 2203S
Gambar 3. Modul D'Lorenzo

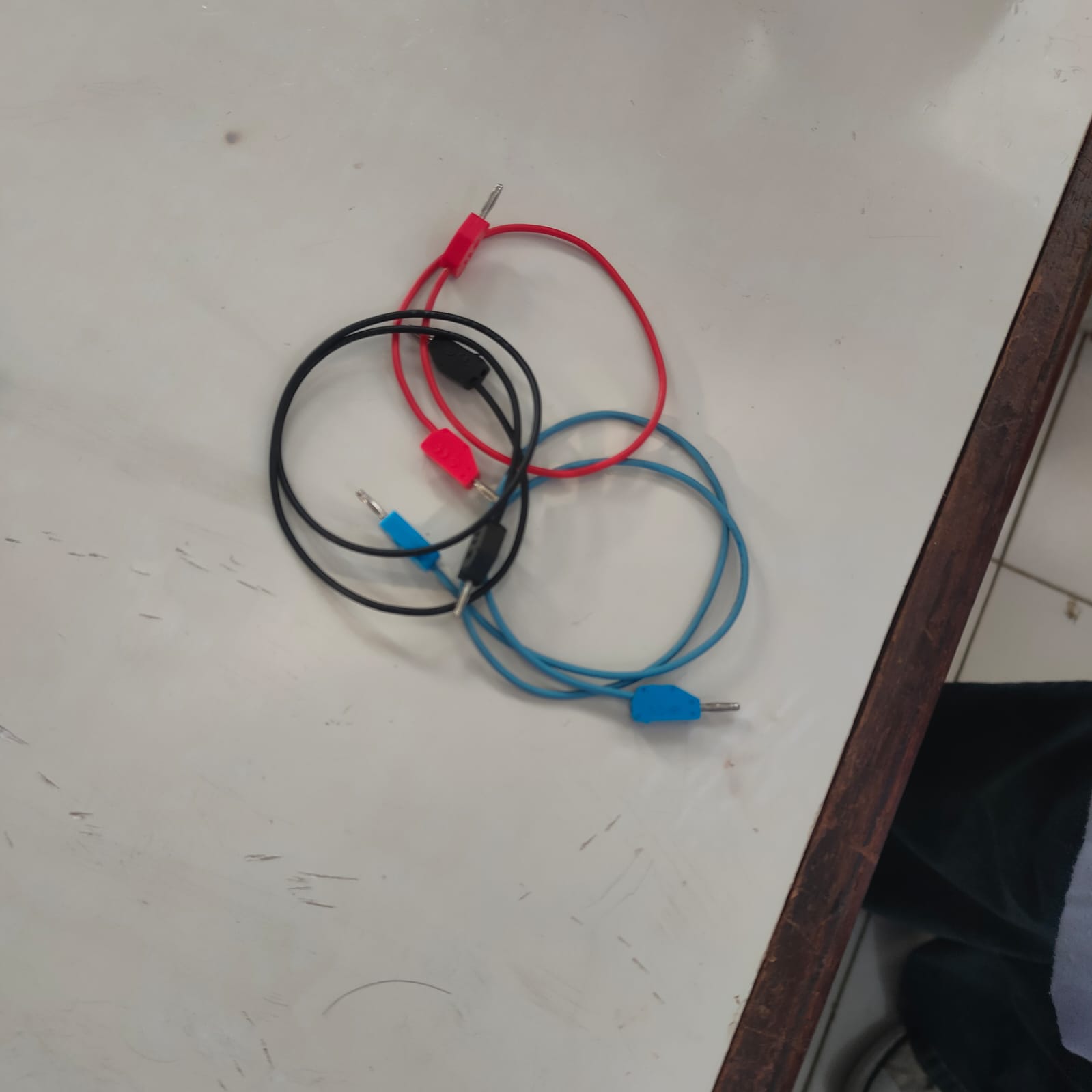

b. JumperAdalah kabel yang saling menghubungkan komponen - komponen pada modul
Gambar 4. Jumper
3. Rangkaian [Kembali]
Gambar rangkaian yang akan disimulasikan adalah sebagai berikut:
.jpg)
Gambar 5. Rangkaian T flip flop ketika on
4. Prinsip kerja [Kembali]
Prinsip kerja rangkaian ini adalah T flip flop, yakni pengembangan dari flip flop J-K. T flip - flop ini hanya dapat berada pada dua buah kondisi saja, yakni kondisi toogle dan kondisi tetap, hal ini dapat dilakukan dengan menghubungkan input pin J K sekaligus sehingga apabila terdapat pergantian input pada satu pin (misal K), maka pin J juga akan berganti input. Pada rangkaian diatas pin J dan K dihubungkan ke power supply, yang berarti bahwa kondisi dari flip flop tersebut adalah dalam kondisi toogle, yang akan berubah outputnya setiap kali clock memberi pulsa.
Perubahan data akan terjadi sesuai dengan tipe pemasukan clocknya, pada flip flop 74LS112A, adalah negative edge triggered yang berarti flip flop ini adalah flip flop yang berganti ketika ada trigger ke negatif (1 --> 0) atau kata lainnya adalah flip flop ini memiliki konfigurasi active LOW.
Video dari praktikum tersebut dapat dilihat pada video berikut:
6. Analisa [Kembali]
Soal analisa yang terdapat pada percobaan ini ada 3 buah soal:
1. Apa yang terjadi jika B1 diganti dengan CLK pada kondisi 2!
jawab:
Kondisi 2 pada percobaan 2 ini adalah input B0=0, B1=1, B2= don't care. Dan pada soal iput B1 diganti dengan nilai/komponen clock. Diketahui jenis flip-flop yang digunakan adalah flip-flop active LOW yang berarti bahwa output akan berganti jika terjadi perubahan dari 1 ke 0, terdapat beberapa kemungkinan kondisi yang akan terjadi.
Ketika nilai input B0=1 dan B2=1, ketika ini terjadi maka output akan berada pada kondisi toogle (sesuai dengan teori). Ketika nilai S=0 dan R=1, maka output akan selalu 1, ketika S=1, dan R=0, maka output akan selalu 0. Dan ketika nilai S dan R adalah 0, output yang dihasilkan adalah keduanya ON (output tidak stabil). Berikut merupakan tabel hubungan sederhana input - output flip-flop tersebut:
Gambar 6. Tabel logika dari flip -flop hasil analisa
2. Bandingkan hasil percobaan dengan hasil teori!
jawab:
Dari hasil percobaan yand didapat pada jurnal, diketahui bahwa nilai output yang didapat itu memiliki kesamaan persis dengan nilai output teori. Ini mengimplikasikan bahwa percobaan yang dilakukan sudah sesuai dengan teori.
3. Jelaskan masing - masing fungsi pin (kaki) flip-flop yang digunakan!
jawab:
Flip-flop yang digunakan adalah active LOW. dengan pin - pinnya:
- Pin S = Untuk mengeset nilai output agar bisa 1.
- Pin R = Untuk mengeset nilai flip-flop agar outputnya 0.
- Pin J = nilai input data J (data 1).
- pin K = nilai input data K (data 2).
- CLK = pin ini dihubungkan ke sebuah clock untuk mengatur kapan terjadinya perpindahan data, karena flip-flop yang digunakan adalah flip-flop active LOW. maka perpindahan data dapat terjadi jika clock berubah nilai dari 1 ke 0.
- Pin Q = pin output.
- Pin Q' = pin komplemen (kebalikan dari output).
7. Link Download
[Kembali]
