Tugas Pendahuluan M2 1 (Percobaan 1 kondisi 5)
Kondisi yang didapat pada praktikum percobaan modul 1 kali ini adalah kondisi 5, dengan penjelesannya:
Buatlah rangkaian J-K flip flop dan D flip flop seperti pada gambar berikut ini dengan ketentuan input B0=1, B1=1, B2=0, B3=clock, B4=1, B5=1, B6=1
2. Gambar rangkaian simulasi [Kembali]
Untuk gambar rangkaian simulasi percobaan 1 dengan kondisi 5 adalah sebagai berikut:
Gambar rangkaian sebelum keadaan ON

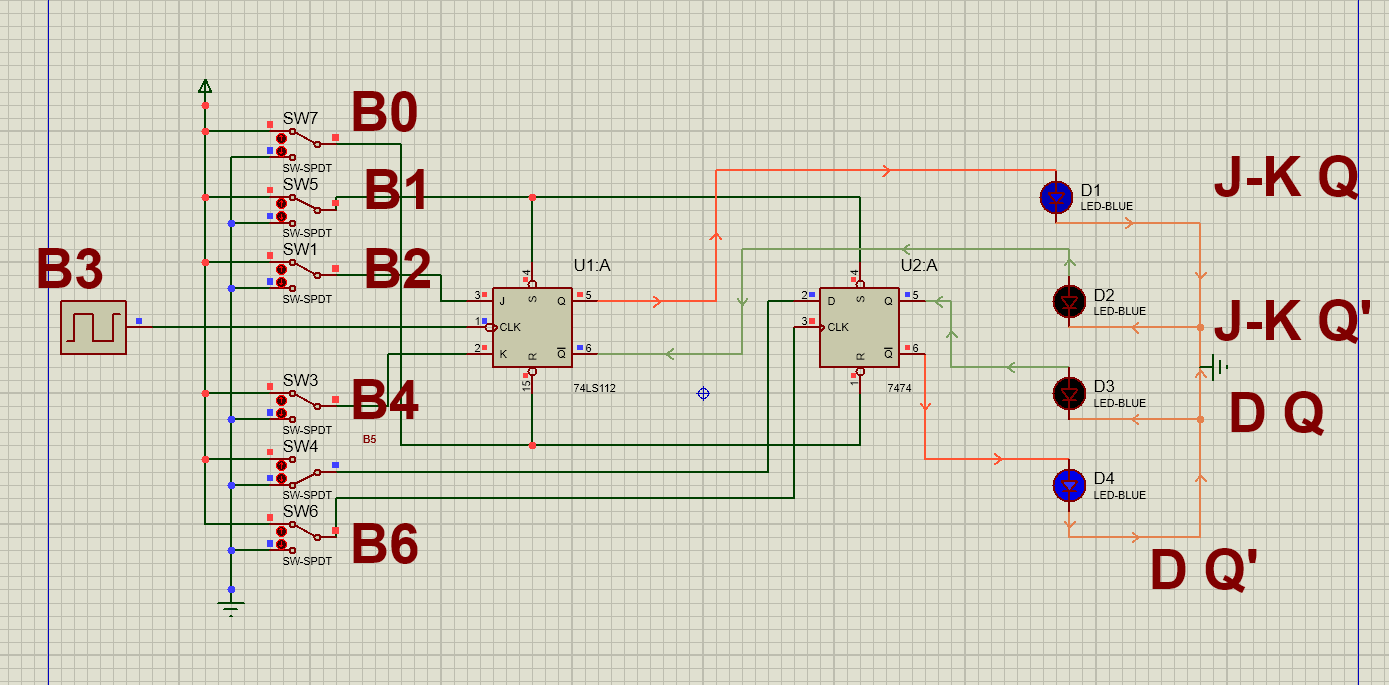

Gambar 1. Rangkaian J-K flip flop dan D flip flop (sebelum
Gambar rangkaian setelah ON

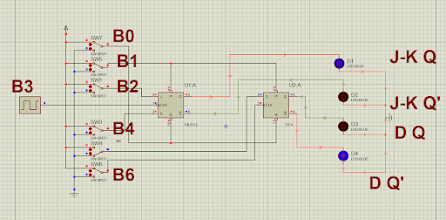

Gambar 2. Rangkaian J-K flip flop dan D flip flop (sebelum ON)
3. Video simulasi [Kembali]
Video simulasi beserta penjelasannya dapat dilihat pada video dibawah ini:
4. Prinsip kerja Rangkaian [Kembali]
Dalam mempermudah mengamati prinsip kerja dari rangkaian ini maka dua buah output dari flip flop tersbebut dipisahkan dan diberi tanda masing - masing. Output dari J-K flip flop adalah J-K Q, J-K Q' dan untuk D flip flop adalah D Q dan D Q'. Pada Bagian J-K flip - flop bagian dari S dan R merupakan pin set dan resetnya, sementara Pin J dan K untuk mengaktifkan inputnya, sementara pin clock untuk mengatur banyak pulsa yang diberikan agar dapat berganti outputnya. J - K flip flop yang digunakan pada ini adalah flip - flop yang akan aktif jika signal clocknya berada pada bagian aktif low, berarti outputnya akan berganti jika clock berubah dari 1 ke 0.
Sesuai dengan kondisi yang diberikan, pin yang mengontrol input J dan K adalah switch B2 dan B3 yang dimana pada kondisi nilai kedua switch tersebut adalah 1. Sesuai dengan karakteristik dari J K flip flop sendiri, jika kedua input bernilai 1 maka outputnya akan berada pada kondisi toogle. Kondisi toogle ini berarti nilai outputnya akan terus berganti - ganti (misalnya pada saat sebelumnya output adalah 0), dan pin J K nya adalah 1, maka ketika clock berada di active low, maka output akan berganti dari 0 ke 1, proses ini akan terus berulang apabila kedua input pin J K adalah 1.
Selanjutnya pada flip flop D, prinsip kerja dari flip flop D iyalah output akan berubah mengikuti besaran inputnya misal pin D diberi nilai 1, maka output akan 1, begitu juga sebaliknya. Namun, kapan waktu berubah pada flip flop D ini dipegaruhi oleh clock yang diberikan, pada rangkaian percobaan ini flip flop D yang digunakan adalah flip flop D active HIGH yang berarti perubahan data output terjadi apabila clock berubah dari 0 ke 1.
