Tugas Pendahuluan M4 2 (Percobaan 2 kondisi 8)
Kondisi yang dipilih pada percobaan 2 ini adalah kondisi 8, yakni sebagai berikut:
- Buatlah rangkaian seperti gambar percobaan 2 dengan menggunakan IC 7447 dengan display seven segment common catoda
2. Gambar rangkaian simulasi [Kembali]
Gambar rangkaian simulasi adalah sebagai berikut:

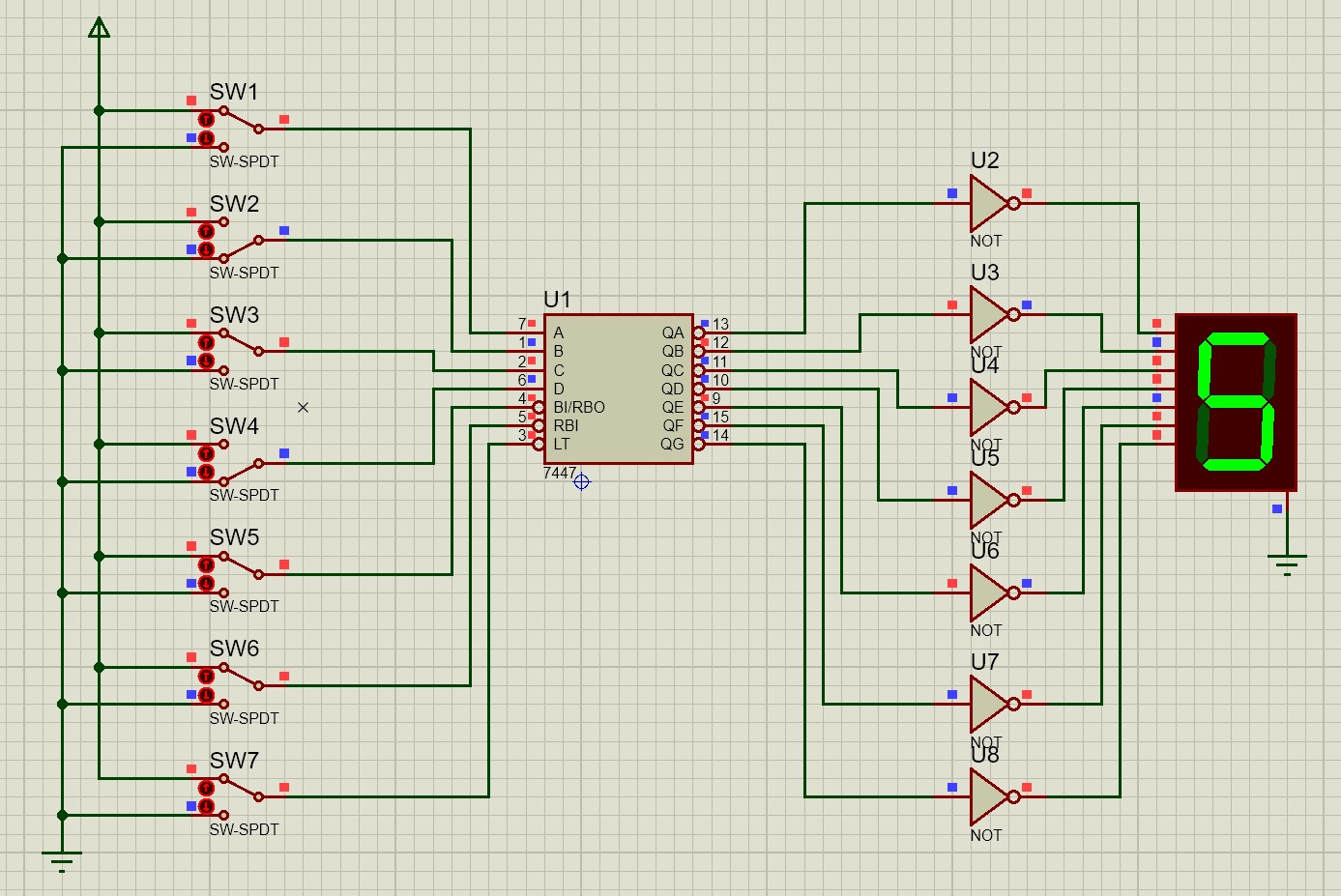

a. Gambar rangkaian ketika kondisi "OFF"
Gambar 1. Rangkaian ketika berada pada kondisi "OFF"
b. Gambar rangkaian ketika kondiis "ON"
Gambar 2. Rangkaian ketika berada pada kondisi "ON"
3. Video simulasi [Kembali]
Video penjelasan dari rangkaian dapat dilihat dibawah ini:
4. Prinsip kerja Rangkaian [Kembali]
Rangkaian diatas merupakan rangkaian seven segment common catoda dengan menggunakan IC 7447 sebagai driver/decodernya. Penggunaan display seven segment jenis common catoda dilakukan dengan cara menghubungkan pin setiap LED ke ground (maka dari itu muncul istilah common ground). Dan untuk mengaktifkan tiap-tiap bagian LED dari a-g, diberi input tegangan HIGH (1), sehingga LED pada seven segment tersebut hanya akan hidup jika pada pin anodanya diberikan input HIGH.
Sementara untuk penjelasan dari IC 7447 berdasarkan datasheet dari pihak yang membuat chip ini, IC 7447 itu merupakan IC decoder dari BCD (Binary coded decimal) menjadi input seven segment yang sudah sesuai (dari a - g). IC ini memiliki 7 pin input logika (4 input A-D yang menandakan angka BCD untuk ditampilkan pada layar seven segment) 3 buah pin control yakni pin RBI (Ripple blanking input), BI/RBO (Blanking input/Ripple Blanking ouptut), dan pin LT (Lamp test), ketika pin control ini merupakan pin active LOW yang berarti pin ini akan aktif jika diberi input 0. Sementara untuk outputnuya sendiri ada 7, yakni dari QA-QB, output ini merupakan output active low yang berarti jika output tersebut aktif maka akan mengeluarkan sinyal dengan level logika 0 (LOW).
Untuk mengetahui cara kerja dari IC tersebut, maka diwajibkan untuk melihat datasheetnya, dan untuk kondisi operasinya tersebut tergantung input control dari IC tersebut, apabila ingin menggunakan IC tersebut untuk mengeluarkan output dari 0-9 yang sesuai dengan kondisi seven segment, maka input control dari RBO/BI, RBI, dan LT harus berada pada kondisi HIGH, setelah itu baru dapat divariasikan input angka BCD melalui input A-D. Sementara itu apabila input LT berada pada kondiis LOW, ini akan menyebabkan setiuap output mengeluarkan output sinyal LOW, dan apabila pin BI/RBO diberi input LOW maka setiap output akan mengeluarkan sinyal HIGH, untuk lebih jelasnya dapat dilihat pata tabel kebenaran dibawah ini:
Gambar 3. Tabel kebenaran IC 7447
Jika dilihat pada gambar rangkaian masing - masing pin output ditambah dengan gerbang NOT sebelum diinputkan ke pin seven segment, hal ini dikarenakan output dari IC 7447 ini apabila active mengeluarkan sinyal LOW (logika 0). Sedangkan untuk display seven segment jenis common catoda, agar setiap LED aktif harus memberikan input masing - masing pinnya dengan logika 1. Maka dari itu setiap output dari IC tersebut diberi gerbang NOT agar sesuai dengan kriteria dan kondisi yang diberikan pada percobaan ini.
